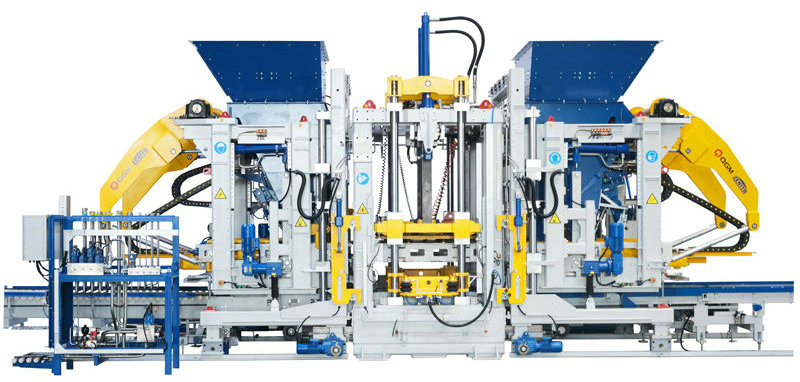

ZN2000C කොන්ක්රීට් බ්ලොක් යන්ත්රය

ZN2000C කොන්ක්‍රීට් බ්ලොක් යන්ත්‍රය ස්වයං-සංවර්ධිත ආකෘතියකි. එය ඉහළ මට්ටමේ බුද්ධිය සහ ස්වයංක්‍රීයකරණය මගින් සංලක්ෂිත වන අතර නව නගර සහ ස්පොන්ජ් නගර ඉදිකිරීමේදී බහුලව භාවිතා වන ඩිජිටල්කරණය සහ තොරතුරු පද්ධතිය වැනි අධි තාක්‍ෂණික අති නවීන තාක්‍ෂණයන් පූර්ණ ලෙස භාවිතා කරයි.

විශේෂාංග:

ද්විත්ව කම්පන වගුව, සර්වෝ මෝටර් අටක් (විකල්ප) ඉහළ උපකරණ

පහසු නඩත්තු කිරීම සඳහා මොඩියුලර් එකලස් කිරීම වඩාත් විවිධාංගීකරණය වූ ගඩොල් වර්ග නිෂ්පාදනය කෙරේ

ඉහළ ධාරිතාව, ඉහළ ඵලදායිතාව

පැලට් ප්රමාණය 1400x1400/1300mm

සාදන ප්රදේශය 1320x1350/1250mm

නිෂ්පාදන උස 40-500 මි.මී

කුට්ටි ගණන කුහර ගඩොල්: කුට්ටි 18/පුස් (390x190x190mm)

සම්මත ගඩොල්: කුට්ටි 105/පුස් (240x115x53mm)

මාර්ග ගඩොල්: කුට්ටි 66/පුස් (200x100x60mm)

උපකරණ ප්රමාණය දළ වශයෙන්. 10,000 කි

ආසන්න වශයෙන්. 4,700 කි

ආසන්න වශයෙන්. 3,400 කි

කම්පන පද්ධතිය කම්පන වගුවේ උපරිම උත්තේජක බලය: 200/kN

මුද්‍රණ හිසෙහි උපරිම උත්තේජක බලය: 40/kN

විදුලි පරාමිතීන් සම්පූර්ණ බලය (යොමු): 231/kW

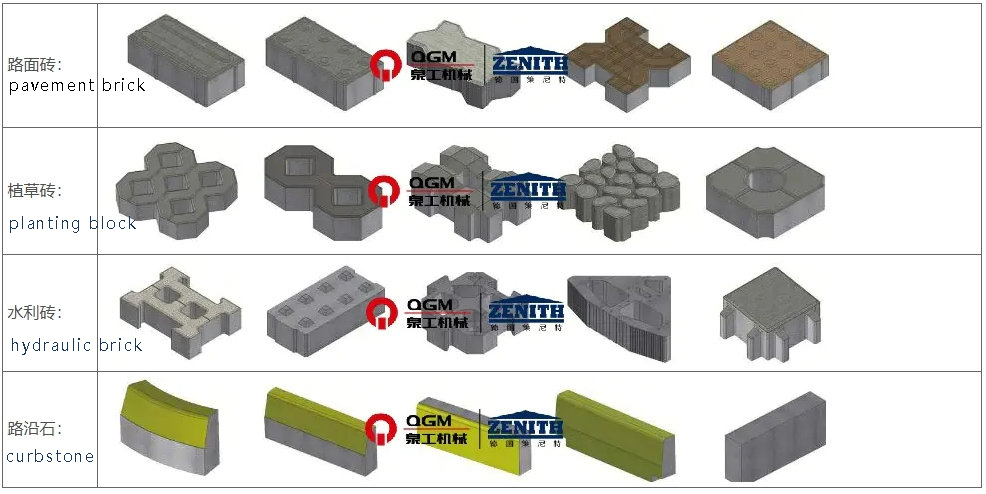

උපකරණ මගින් නිපදවන ලද ගඩොල් සාම්පලවල ක්රමානුරූප රූප සටහන

තාක්ෂණික වාසි

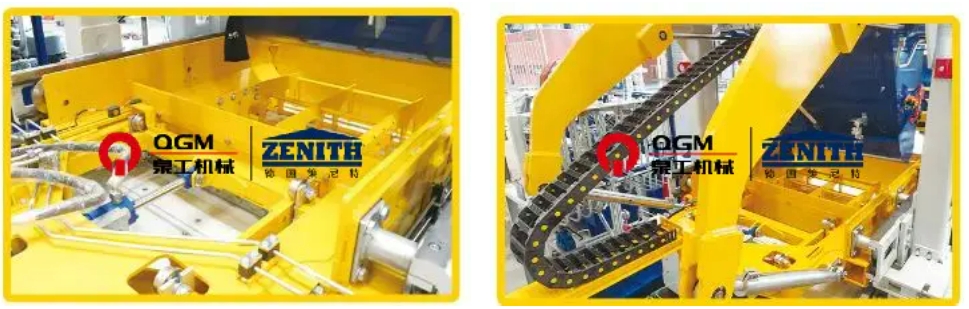

1. ජර්මානු අනුවාදයේ උසස් තත්ත්වයේ රාමු නිර්මාණය

ප්‍රධාන රාමු රාමුව Zenit හි පේටන්ට් තාක්ෂණයෙන් නිර්මාණය කරන ලද අධි-ශක්ති වෑල්ඩින් රාමු ව්‍යුහය භාවිතා කරයි, එය අභිරුචිකරණය කරන ලද විශේෂ කොටස් වානේ මගින් සාධාරණ සැලසුමක්, ඒකාකාර සහ අලංකාර වෙල්ඩින් සමඟ වෑල්ඩින් කර ඇති අතර, රාමුවේ ඉහළ ගුණාත්මකභාවය සහ ඉහළ ස්ථාවරත්වය සහතික කිරීම සඳහා මුළු රාමුවම වයස්ගත කම්පන ප්‍රතිකාරයට භාජනය වේ. උසස් ව්‍යුහාත්මක සැලසුම් ක්‍රියාවලිය ප්‍රධාන රාමුව පුළුල් කළ හැකි අතර පැති අච්චුව විවෘත කිරීමේ සහ වසා දැමීමේ ක්‍රියාකාරිත්වය, හරය නිස්සාරණය කිරීමේ (පුවරුව) ශ්‍රිතය, ෙපොලිස්ටිරින් පුවරු බද්ධ කිරීමේ කාර්යය යනාදිය පසුව එකතු කළ හැක.

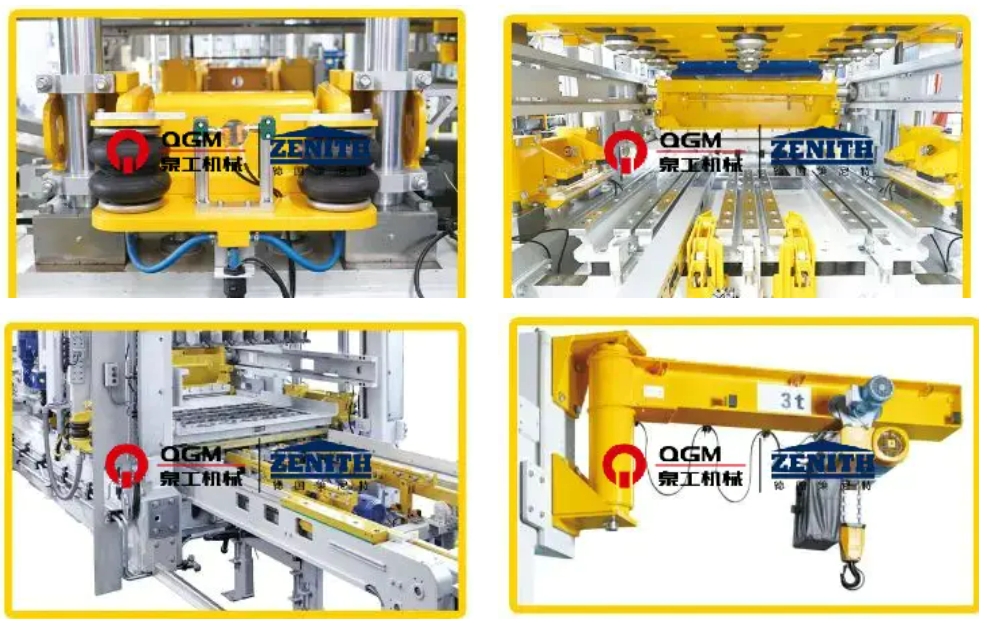

2.ස්වයංක්‍රීය ඉක්මන් අච්චු වෙනස් කිරීමේ පද්ධතිය

අච්චුව ධාරක ස්ථානයට මාරු කළ විට, එහි එසවුම් පද්ධතිය ඉක්මන් අච්චු වෙනස් කිරීමේ උපාංගයේ ස්වයංක්‍රීය පුස් වෙනස් වීම වටහා ගනී. ඉහළ සහ පහළ අච්චු ස්වයංක්‍රීයව වායුමය ලෙස තද කර ඇති අතර එය ආරක්ෂිත, කාර්යක්ෂම, ක්‍රියා කිරීමට සරල සහ නඩත්තු කිරීමට පහසුය. එයට ප්‍රධාන වශයෙන් ඇතුළත් වන්නේ:

වායුමය පුස් කලම්ප උපාංගය: එය ප්‍රධාන වශයෙන් දෙපස ඇති අච්චු වරහන සහ වායු කලම්ප දඬු වලින් සමන්විත වන අතර, හොඳම කම්පන බලපෑම ලබා ගැනීමට සහ අච්චු වල සේවා කාලය දීර්ඝ කිරීමට සත්කාරක යන්ත්‍රය පූර්ව කම්පන සහ ප්‍රධාන කම්පනය සිදු කරන විට අච්චු තද කිරීමට සහ තෙත් කිරීමට සහාය වේ.

වායුමය ඉන්ඩෙන්ටර් අගුලු දැමීමේ උපාංගය: ඉන්ඩෙන්ටරය එයාර් බෑගයක් සහිත කලම්ප උපාංගය මගින් සවි කර ඇති අතර එමඟින් ඉන්ඩෙන්ටරය පහසුවෙන් සහ ඉක්මනින් ප්‍රතිස්ථාපනය කළ හැකිය, අච්චු ප්‍රතිස්ථාපන සහ ස්ථාපනය කිරීමේ කාලය කෙටි කරයි, සහ පහළ අච්චු රාමුවේ සහ ඉහළ ඉන්ඩෙන්ටරයේ නිවැරදි ඩොකින් සහතික කරයි.

Electric Mould Insertion Device: අච්චු සවිකරන උපාංගය ප්‍රධාන යන්ත්‍රය තුළට අච්චු සවි කිරීමට සහ විදුලි අච්චු වරහන මගින් යන්ත්‍රයෙන් අච්චු පෝෂණය කිරීමට සහ ඉවත් කිරීමට භාවිතා කරයි, එය වෙළඳපොලේ ඇති බොහෝ අච්චු වලට යෙදිය හැකි අතර විශේෂ අච්චු වරහන් භාවිතා කළ හැකිය.

අච්චු වෙනස් කිරීමේ උපාංගය: ප්‍රධාන යන්ත්‍රයේ රාමුව මත ස්ථාපනය කර ඇති අතර, එය අච්චු වෙනස් කිරීමේදී අච්චු එසවීම සහ පැටවීම සඳහා භාවිතා කරයි, විදුලි දාම එසවීම සහ විදුලි ඇවිදීමේ උපකරණය ඇත.

3. Fabrication පද්ධති

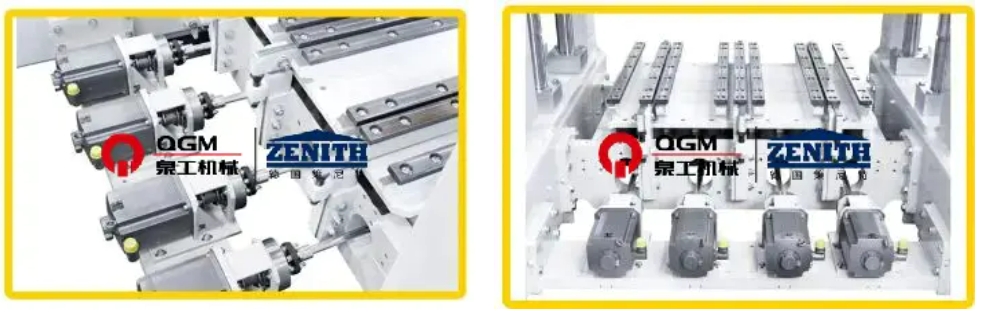

4. "අති-ගතික" සර්වෝ කම්පන පද්ධතිය:

"Ultra-dynamic" servo vibration තාක්ෂණය යනු ගඩොල් යන්ත්‍ර සඳහා විෙශේෂෙයන් නිර්මාණය කර ඇති ඉහළ කාර්යක්ෂම, ස්වයං-අනුවර්තී කම්පන පද්ධතියකි; සර්වෝ මෝටරයට කෙටිම ප්‍රතික්‍රියා කාලය තුළ වේගවත්ම ප්‍රතිචාරය ලබා දිය හැකි අතර, ඉහළම කම්පන කාර්ය සාධනය අවබෝධ කර ගැනීම, භාවිතා කරන සිමෙන්ති ප්‍රමාණය අඩු කිරීම සහ නිෂ්පාදන චක්‍රය කෙටි කිරීම, ඉහළ සංයුක්ත කොන්ක්‍රීට් නිෂ්පාදන නිෂ්පාදනය කිරීම; කම්පන පද්ධතියට විවිධ කොන්ක්‍රීට් නිෂ්පාදනවල අවශ්‍යතා සඳහා නම්‍යශීලීව අනුගත විය හැකිය. සිමෙන්ති ප්‍රමාණය අඩු කිරීමට, නිෂ්පාදන චක්‍රය කෙටි කිරීමට සහ ඉතා සංයුක්ත කොන්ක්‍රීට් නිෂ්පාදන නිපදවීමට හැකි ඉහළම කම්පන කාර්ය සාධනය අවබෝධ කර ගැනීම සඳහා සර්වෝ මෝටරයට කෙටිම ප්‍රතික්‍රියා කාලය තුළ වේගවත්ම ප්‍රතිචාරය දැක්විය හැකිය. කම්පන පද්ධතිය විවිධ කොන්ක්‍රීට් නිෂ්පාදනවල නිෂ්පාදන අවශ්‍යතා සඳහා නම්‍යශීලීව අනුවර්තනය කළ හැකිය.

සර්වෝ ඩ්‍රයිව් 8 කින් තනි තනිව සකසා ඇති යාන්ත්‍රික ශේෂය සහිත කම්පන ඒකක 8 ක්;

8 සර්වෝ මෝටර, මෝටර් ආධාරකවල බාහිර කම්පන හුදකලා කදම්බ මත තනි තනිව සවි කර ඇත;

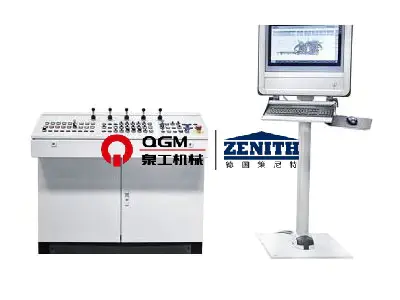

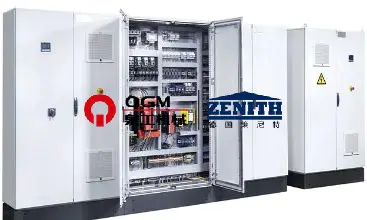

5. නිවැරදි සර්වෝ පාලන පද්ධතිය

සංඥා ප්‍රතිපෝෂණය හරහා, කම්පනයේ අදියර සහ වේගය පාලනය කිරීම, සමමුහුර්ත චලන පාලනය, අධිවේගී පොරොත්තු, කෙටි කාලසීමාවකින් කම්පන සහ කම්පන තුරන් කිරීම සම්පූර්ණ කළ හැකි අතර, අච්චු චක්‍රය කෙටි කිරීමට සහ වඩා හොඳ තිරිංග බලපෑමක් ඇති කරයි. පිහිටීම සහ වේගය ද්විත්ව සංවෘත පුඩුවක් හරහා, උත්තේජක බලය සිරස් දිශාවට පමණක් ක්‍රියා කරයි, ඵලදායි උත්තේජක බලය උපරිම කරයි, සහ ඒ සමඟම යන්ත්‍රයට තිරස් උත්තේජක බල හානිය වළක්වා, උපකරණවල සේවා කාලය දිගු කරන්න, විවිධ නිෂ්පාදන අවශ්‍යතා සඳහා විවිධ සැකසුම් කිරීමට සහ උසස් තත්ත්වයේ නිෂ්පාදන නිෂ්පාදනය කිරීමට හැකි වේ.

මුද්‍රණ හිස, අච්චු රාමුව, සමස්ථ මෝටර් රථය සහ රෙදි මෝටර් රථය පාලනය කරනු ලබන්නේ ස්පූල් ප්‍රතිපෝෂණ සහිත සමානුපාතික දිශානුගත කපාටයක් මගිනි, එයට වේගවත් ප්‍රතිචාර කාලයක් ඇත; විස්ථාපන සංවේදකය/කේතකය-PLC-සමානුපාතික දිශානුගත කපාට-සිලින්ඩරයේ සංවෘත-ලූප් පාලන මාදිලිය අනුගමනය කරනු ලැබේ, එමඟින් පාලනය වඩාත් නිවැරදි වන අතර සිලින්ඩරයේ ක්‍රියාකාරිත්වය වේගවත් හා ස්ථායී වේ; හයිඩ්‍රොලික් ස්ටේෂන් විචල්‍ය පිස්ටන් පොම්පයක් භාවිතා කරයි, එය පීඩන තෙල් ප්‍රතිදානය නොකරන අතර බලශක්ති පරිභෝජනය අඩු කිරීම සඳහා හයිඩ්‍රොලික් පද්ධතිය නියමිත පීඩනයට ළඟා වූ විට පොම්පය මුදා හරියි; හයිඩ්‍රොලික් ස්ටේෂන් ඇකියුමුලේටර් සහායක තෙල් සැපයුම භාවිතා කරයි, එය බලශක්ති පරිභෝජනය අඩු කරයි; සහ හයිඩ්‍රොලික් ස්ටේෂන් ඇකියුමුලේටර් සහායක තෙල් සැපයුම භාවිතා කරයි, එය බලශක්ති පරිභෝජනය අඩු කරන අතර බලශක්ති පරිභෝජනය අඩු කරයි. හයිඩ්‍රොලික් ස්ටේෂන් එක ඇකියුමුලේටර් සහායක තෙල් සැපයුමක් භාවිතා කරයි, එය එකවර ක්‍රියා කිහිපයක් සඳහා භාවිතා කළ හැකි අතර හයිඩ්‍රොලික් පද්ධතියේ පීඩනය ස්ථායී වේ; හයිඩ්‍රොලික් පද්ධතියට පීඩන සංවේදක ඇත, ඒවා පහසුවෙන් බැලීම සඳහා මෙහෙයුම් පැනලයේ ප්‍රදර්ශනය කළ හැකිය; හයිඩ්‍රොලික් පද්ධතියට උෂ්ණත්ව සංවේදක, සිසිලන සහ හීටර් ඇත, එමඟින් තෙල් උෂ්ණත්වය effectively ලදායී ලෙස පාලනය කළ හැකි අතර එමඟින් හයිඩ්‍රොලික් තෙල් හොඳ කාර්ය සාධනයක් ඇත.

6. හයිඩ්රොලික් පද්ධති
